Schlüter®-DITRA-HEAT-E-TB-S sind Komplett- Sets zur elektrischen
Beheizung von Boden- und Wandbelägen. Sie enthalten die
Entkopplungsmatten Schlüter®-DITRA-HEAT-DUO-MA (0,8 x 0,98 m), die Heizkabel
Schlüter®-DITRA-HEAT-E-HK und den Touchscreen-Temperaturregler
Schlüter®-DITRA-HEAT-E-R. Aufgrund des speziellen Trägervlieses bewirkt
die Entkopplungsmatte neben der Reduzierung des Trittschalls ein
schnelleres Aufheizverhalten. Bei Bedarf kann die entkoppelte Fläche
durch zusätzliche Schlüter®-DITRA-HEAT-DUO Matten erweitert werden.

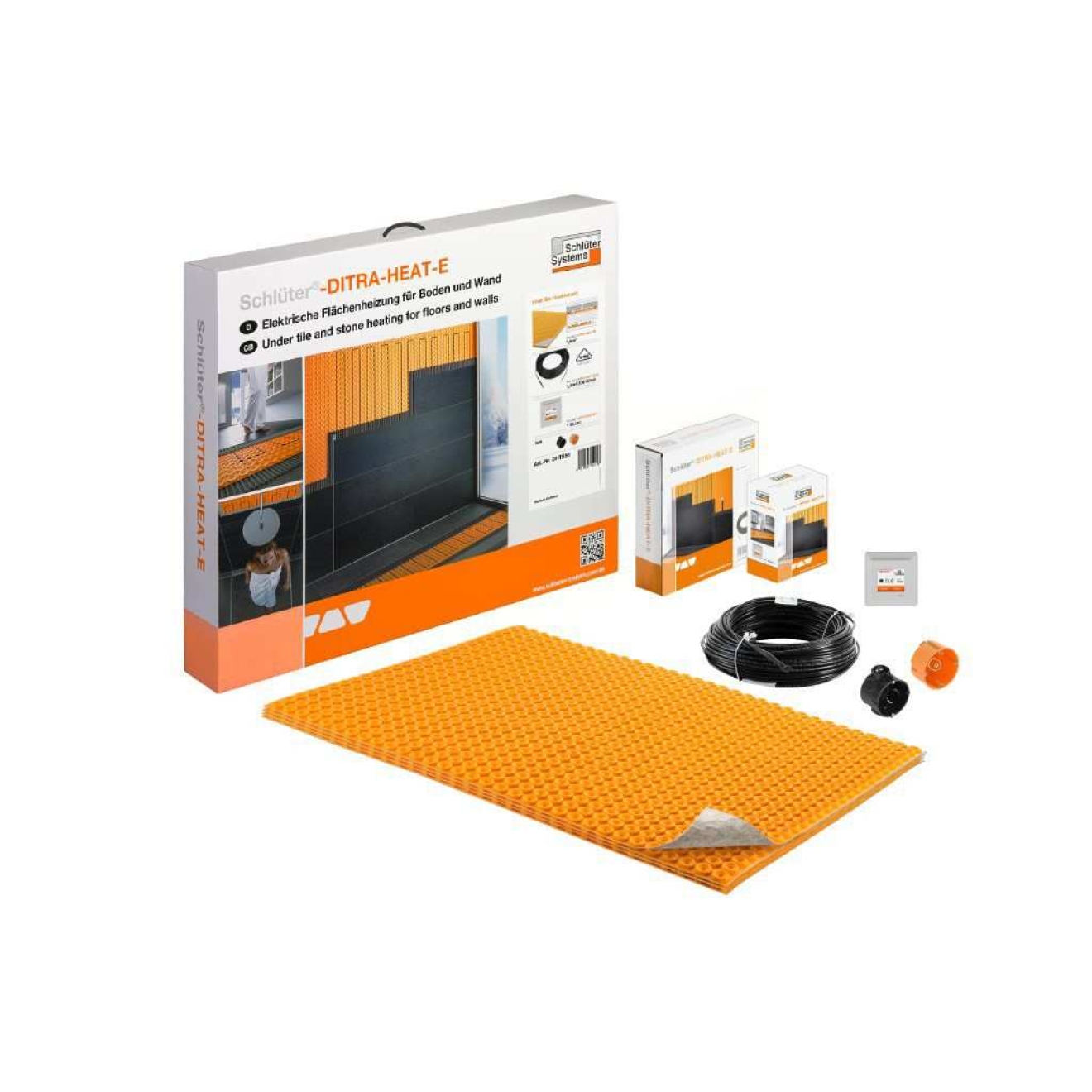

Schlüter®-DITRA-HEAT-E-DUO-S8 enthält:
9 St. Schlüter®-DITRA-HEAT-DUO-MA Entkopplungsmatten für 7 m²
Grundfläche
Heizkabel Schlüter®-DITRA-HEAT-E-HK für 5,0 m² beheizte Fläche
Schlüter®-DITRA-HEAT ist eine Polypropylenbahn mit einer
hinterschnittenen Noppenstruktur, die rückseitig mit einem Trägervlies
versehen ist. Sie ist ein universeller Untergrund für Fliesenbeläge als
Entkopplungsschicht, Abdichtung sowie Dampfdruckausgleichsschicht und
dient zur Aufnahme von Heizkabeln.
Der Untergrund, auf den Schlüter®-DITRA-HEAT verlegt wird, muss
ebenflächig und tragfähig sein. Zur Verklebung von Schlüter®-DITRA-HEAT
wird ein auf den Untergrund abgestimmter Dünnbettmörtel mit einer
Zahnkelle (Empfehlung 6 x 6 mm) aufgetragen. Darin wird
Schlüter®-DITRA-HEAT mit dem rückseitigen Vliesgewebe vollflächig
verklebt, wobei sich das Gewebe in dem Kleber mechanisch verankert.
Dabei ist die kleberoffene Zeit zu beachten. Im Bodenbereich kann
unmittelbar nach dem Verkleben von Schlüter®-DITRA-HEAT die Verlegung
der Heizkabel mit einem Mindestabstand von 9 cm (jede 3. Noppe ? 136 W
m²) erfolgen.
Bei der Verarbeitung im Wandbereich erfolgt die Verlegung der Heizkabel
nach Erreichen eines ausreichenden Haftverbundes. Hier kann der
Verlegeabstand zwischen 6 cm (jede 2. Noppe ? 200 W/m²) und 9 cm (jede
3. Noppe ? 136 W/m²) gewählt werden. Der Fliesenbelag wird entsprechend
der geltenden Regelwerke fachgerecht im Dünnbettverfahren direkt auf
Schlüter®-DITRA-HEAT verlegt, wobei sich der Dünnbettmörtel in die
hinterschnittene Noppenstruktur der Schlüter®-DITRA-HEAT Matte verankert.
Schlüter®-DITRA-HEAT verfügt gemäß einer in Deutschland geforderten
Zulassung über ein abP (allgemeines bauaufsichtliches Prüfzeugnis) und
ist mit einem Ü-Zeichen gekennzeichnet.
Feuchtigkeitsbeanspruchungsklasse gemäß abP: 0 - B0 und A.
Schlüter®-DITRA-HEAT verfügt gemäß ETAG 022 (Abdichtung im Verbund) über
eine europäische Zulassung (ETA = European Technical Assessment) und ist
mit einem CE-Zeichen gekennzeichnet. Feuchtigkeitsbeanspruchungsklasse
gemäß ETAG 022: A.
Zusammenfassung der Funktionen:
a) Entkopplung Schlüter®-DITRA-HEAT entkoppelt den Belag vom Untergrund
und neutralisiert somit Spannungen zwischen Untergrund und Fliesenbelag,
die aus unterschiedlichen Formänderungen resultieren. Ebenso werden
Spannungsrisse aus dem Untergrund überbrückt und nicht in den
Fliesenbelag übertragen.
b) Abdichtung Schlüter®-DITRA-HEAT ist eine wasserundurchlässige
Polypropylenbahn mit relativ hoher Wasserdampfdiffusionsdichtigkeit. Bei
sachgerechter Verarbeitung an den Stößen sowie an den Wandanschlüssen
und Anschlüssen an Einbauteile kann mit Schlüter®-DITRA-HEAT eine
geprüfte Abdichtung im Verbund mit dem Fliesenbelag hergestellt werden.
Für Bereiche, in denen CE-konform oder entsprechend dem abP (allgemeines
bauaufsichtliches Prüfzeugniss) gearbeitet werden soll, sind nur
systemgeprüfte Dünnbettmörtel zu verwenden. Die Dünnbettmörtel und die
entsprechenden Prüfzeugnisse können unter der in diesem Datenblatt
angegebenen Adresse erfragt werden. Schlüter®-DITRA-HEAT schützt damit
die Unterkonstruktion vor Schädigung durch eindringende Feuchtigkeit
sowie aggressive Stoffe.
c) Lastverteilung (Lasteinleitung) Schlüter®-DITRA-HEAT leitet über den
Boden der mit Dünnbettmörtel ausgefüllten Noppenstruktur
Verkehrsbelastungen, die auf den Fliesenbelag einwirken, direkt in den
Untergrund ab. Somit sind auf Schlüter®-DITRA-HEAT verlegte
Fliesenbeläge entsprechend hoch belastbar. Die Hinweise und
Fliesendicken gemäß dem in Deutschland gültigen ZDB-Merkblatt
„Mechanisch hoch belastbare keramische Bodenbeläge“ sind zu beachten. In
hoch belasteten Bereichen müssen die Fliesen vollflächig eingebettet
werden. Zu berücksichtigen ist, dass die Kontaktauflage von
Schlüter®-DITRA-HEAT ca. 50% der Gesamtfläche beträgt. Dies kann zu
einer entsprechenden Druckwiderstandsverminderung bei hohen Punktlasten
führen. Schlüter®-DITRA-HEAT-DUO mit rückseitig 2 mm dickem, speziellem
Trägervlies ist für Verkehrslasten bis 3 kN/m² einsetzbar. Hierzu zählen
der private und leicht gewerbliche Bereich (Wohngebäude, Büro- und
Verwaltungsflächen, Restaurants, Hotels, Konferenzräume, Stations- und
Krankenzimmer etc.). Sowohl bei Schlüter®-DITRA-HEAT als auch bei
Schlüter®-DITRA-HEAT-DUO sind Schlagbelastungen mit harten Gegenständen
bei Keramikbelägen zu vermeiden. Die Fliesenformate sollten mindestens 5
x 5 cm betragen.
d) Haftverbund Schlüter®-DITRA-HEAT bewirkt über die Verankerung des
Vliesgewebes mit Dünnbettmörtel am Untergrund und über die mechanische
Verankerung des Dünnbettmörtels in der hinterschnittenen Noppenstruktur
einen guten Haftverbund des Fliesenbelages mit dem Untergrund.
e) Termische Trennung Schlüter®-DITRA-HEAT-DUO ist rückseitig mit einem 2
mm dicken speziellen Trägervlies ausgestattet, welches neben der
Verankerung im Fliesenkleber zusätzlich eine Reduzierung des
Trittschalls sowie ein schnelleres Aufheizverhalten bewirkt.
Technische Daten
Heizkabel:
Nennspannung 230 Volt
Leistung 136 W/m2 (Abstand: jede 3. Noppe ? 9 cm)
200 W/m2 (Abstand: jede 2. Noppe ? 6 cm)
Kaltanschlussleitung: 1 x 4,00 m
Mindestverlegetemperatur: 5°
Kleinster Biegeradius: 6 x dA
Widerstandstoleranz: -5 % / +10 %
VDE-geprüft: IEC 60800 Class M1
Kalt-/Warmübergang: nahtlos, ohne Schrumpftechnik
Isolation: Fluorkunststoff
Schutzart: IPX7
Elektrische Bodentemperierung auf Estrichkonstruktionen: Schlüter®-DITRA-HEAT-DUO
Schlüter®-DITRA-HEAT-E: Nutzen und Funktionen
Elektrische Bodentemperierung auf Estrichkonstruktionen: Schlüter®-DITRA-HEAT-E
Elektrische Bodentemperierung auf Holzkonstruktionen: Schlüter®-DITRA-HEAT-E
